弹性柱销联轴器
产品详情

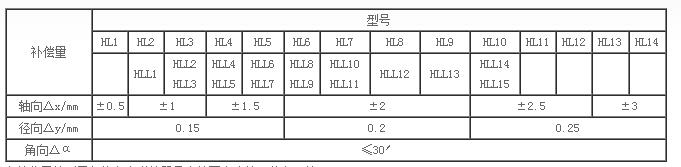

注:1.径向偏移量的测量部位在半联轴器最大外圆宽度的二分之一处。


2.表中所列补偿量是指由于安装误差、冲击、振动、变形、温度变化等因素所形成的两轴相对偏移。

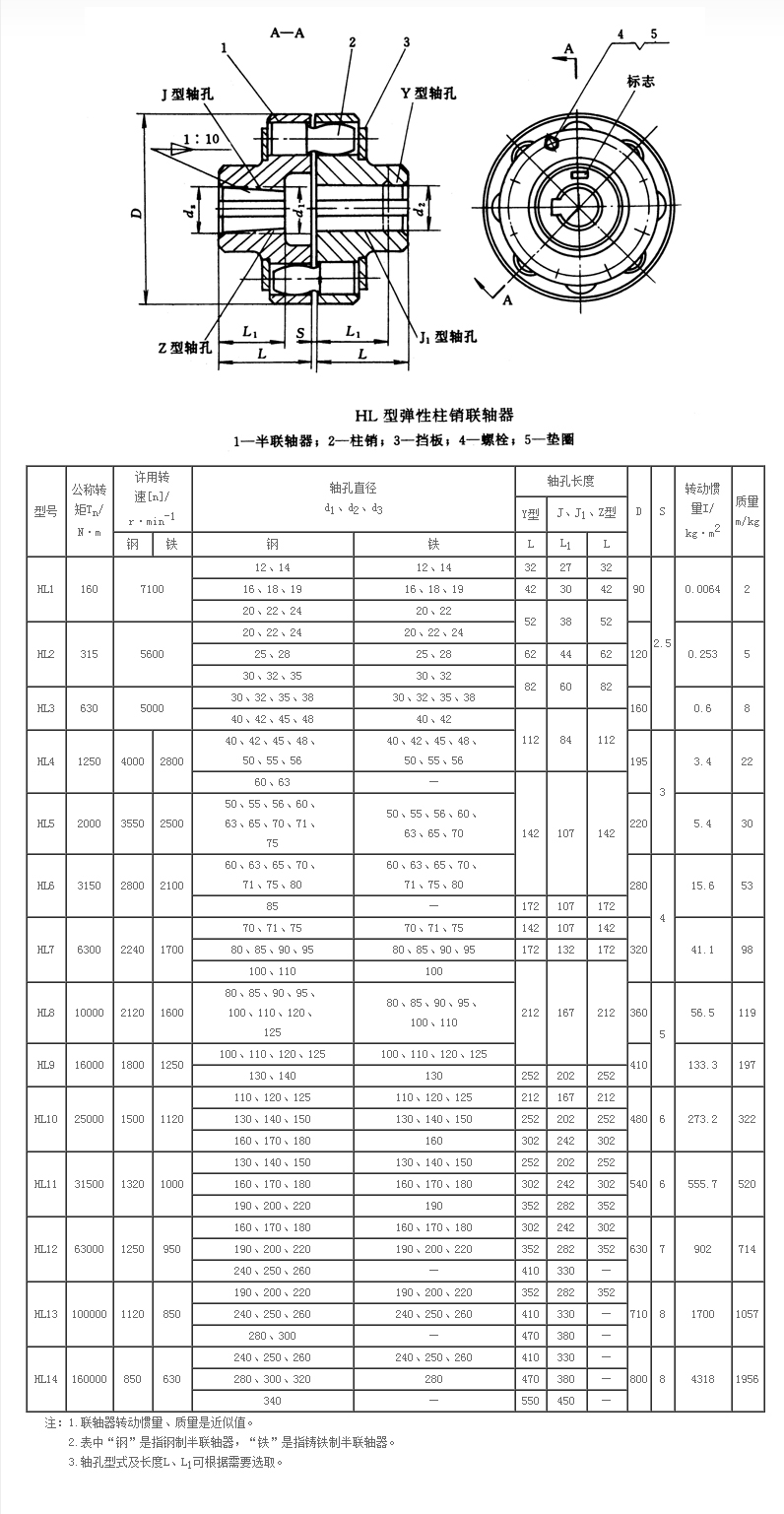

注:1.联轴器转动惯量、质量是近似值。

   2.半联轴器采用锻钢或铸钢件。

   3.轴孔型式及长度L与L1可根据需要选取。

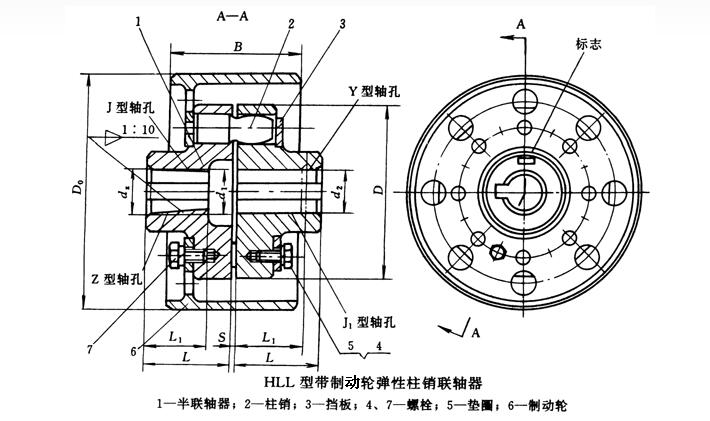

 弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制 造,装拆更换弹性元件比较方便,不用移动两联轴器。弹性元件(柱销)的材料一般选用尼龙6,有微量补偿两轴线偏移能力,弹性件工作时受剪 切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于作可靠性要求较高的工况,例如起重机械的提升机构的传动轴系绝对不能选用,不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系,对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用,属淘 汰品种。

  弹性柱销联轴 轴中的柱销在工作时处于剪切和挤压状态,其强度条件就 是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
