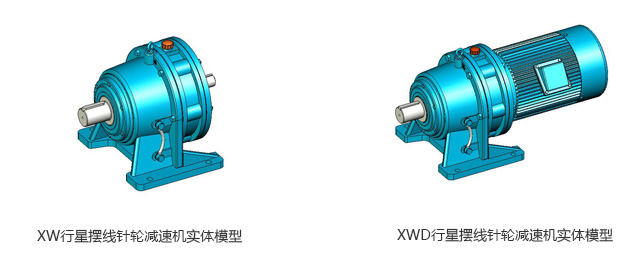

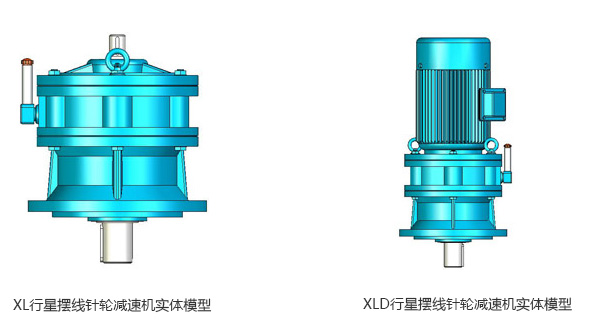

X系列行星摆线针轮减速机
产品详情

行星摆线减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。 这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

一、 产品特点

1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。

2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。

3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。

4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。

5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。

6. 拆装方便,容易维修。

7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。


二 、技术规格

1 机型号:

按传动比分为:一级、二级、三级。

一级有十三种机型:0,1,2,3,4,5,6,7,8,9,10,11,12。

两级有14种机型:00,20;32,42,53,63,64,74,84,85,95,106,117,128。

三级有8种机型:420,742,842,853,953,1063,1174,1285。

按结构型式分为:卧式、立式、双轴型、直联型四种。


2、传动比:

一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。

两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505, 1849,2065,2537,3045,3481,5133。

三级减速的传动比有:5841-658530

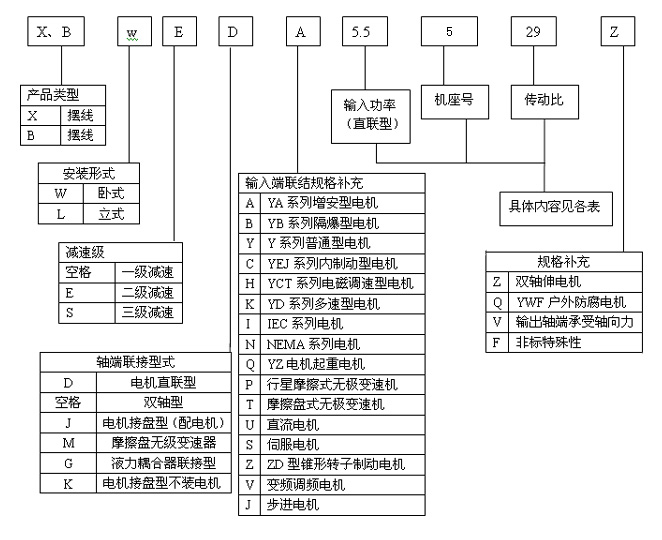

X系列行星摆线针轮减速机标记方法及其使用条件

X系列行星摆线针轮减速机型号对照表

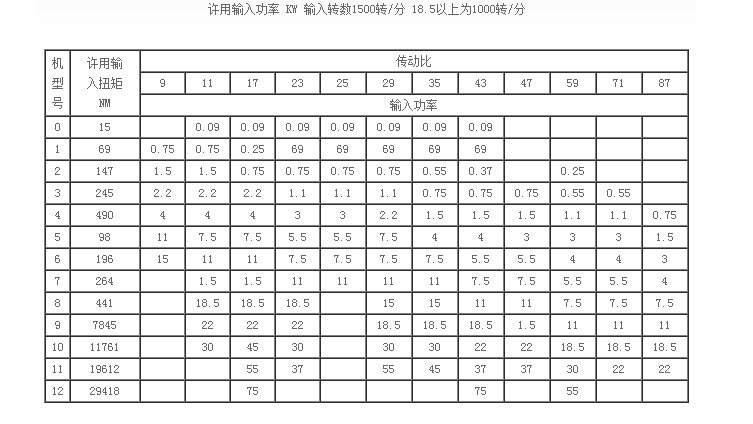

X系列行星摆线针轮减速机输入功率及输出转矩

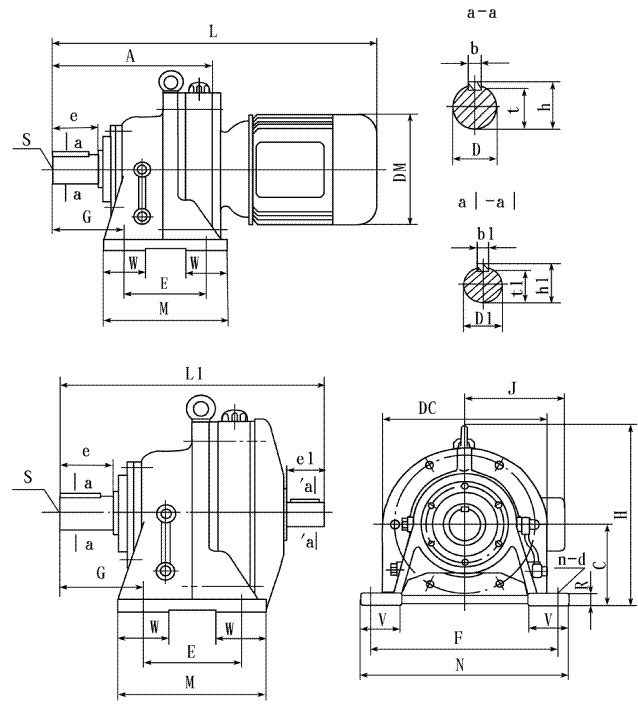

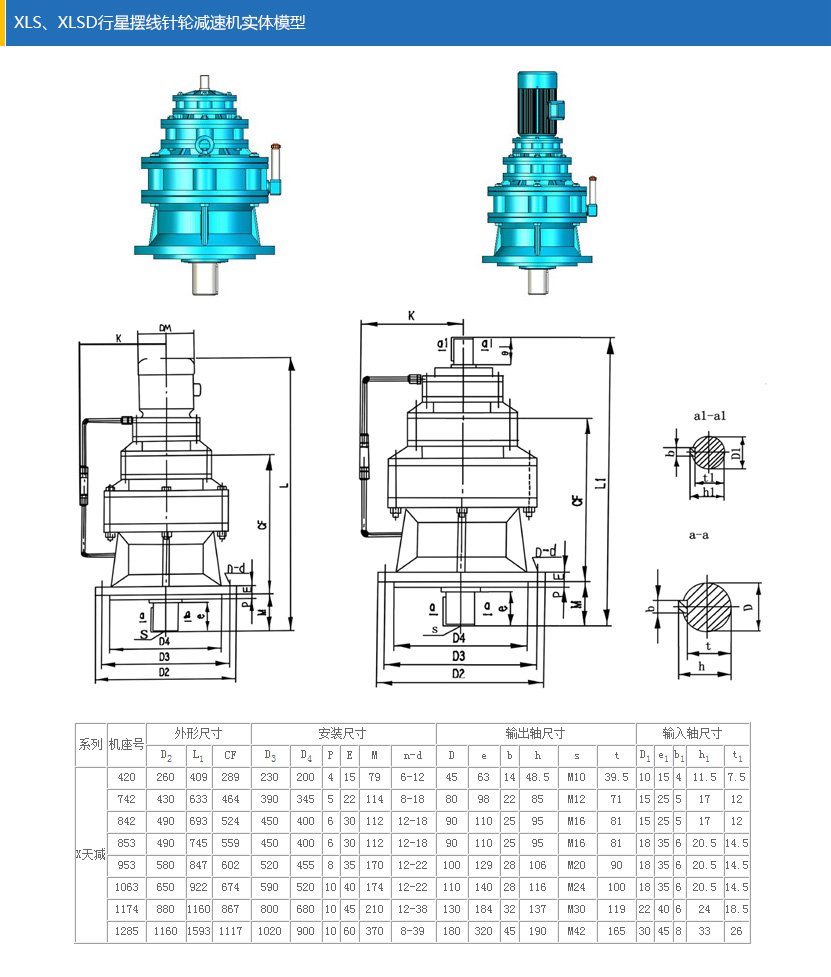

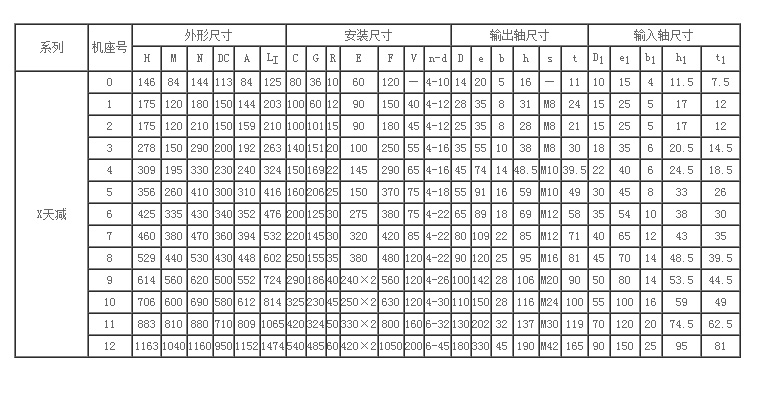

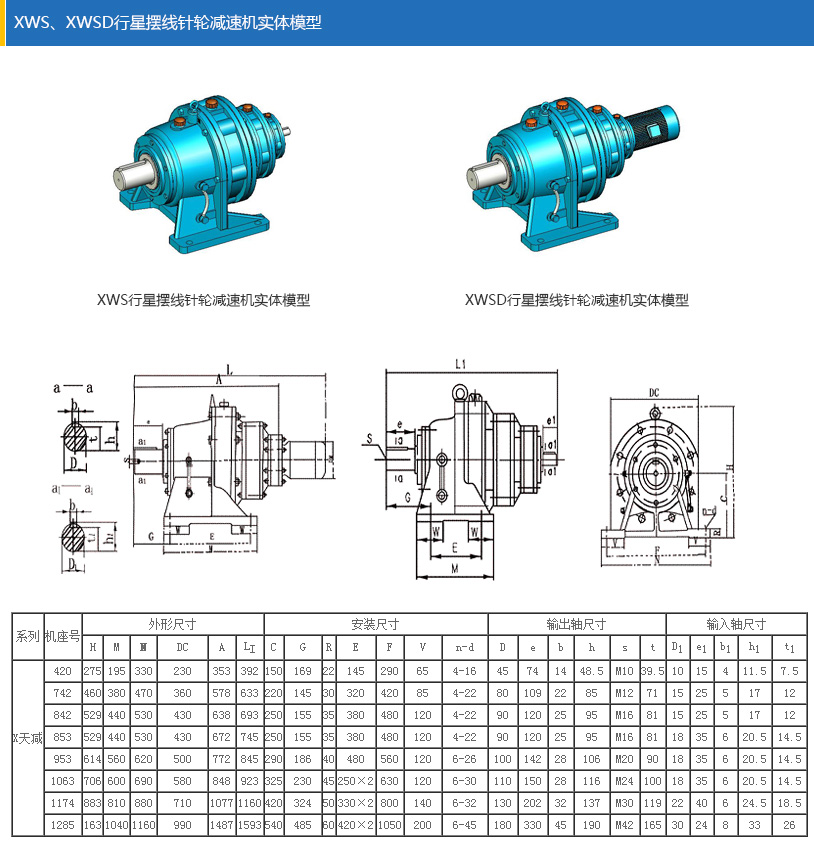

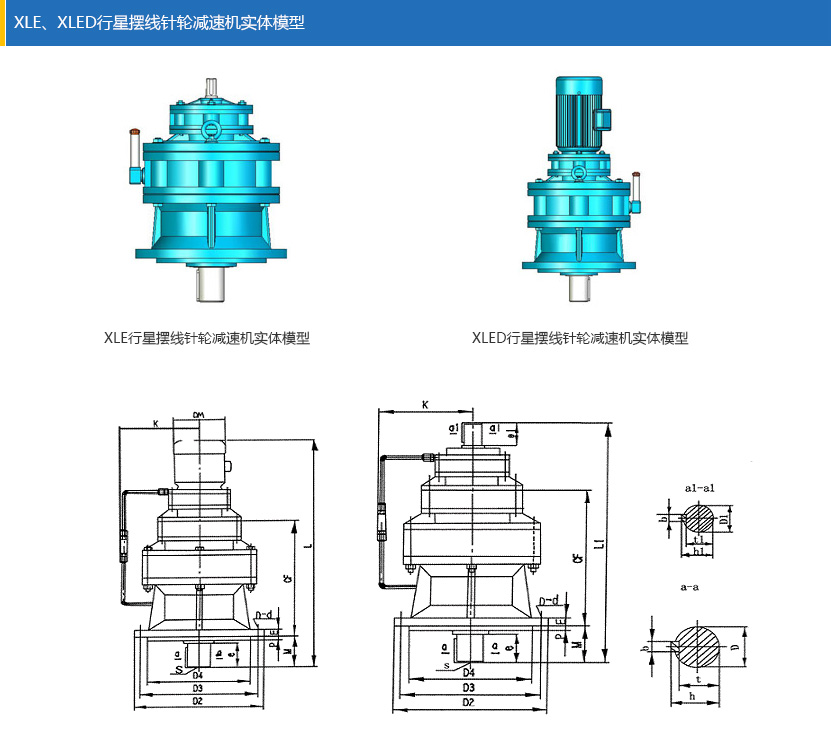

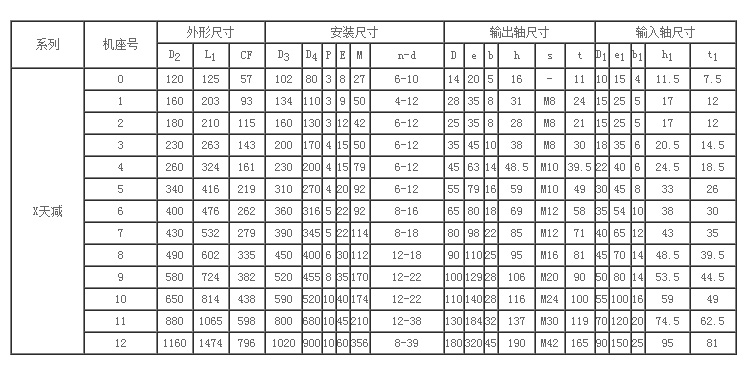

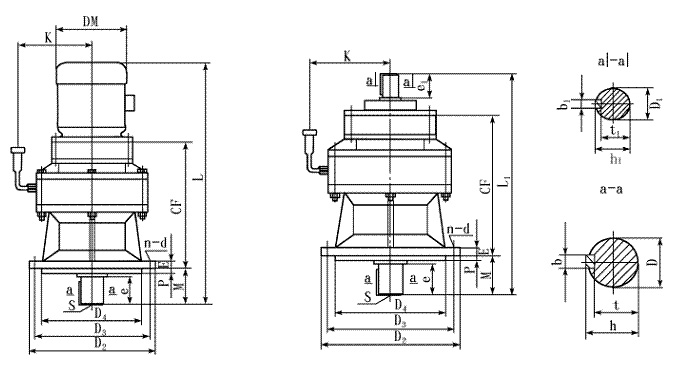

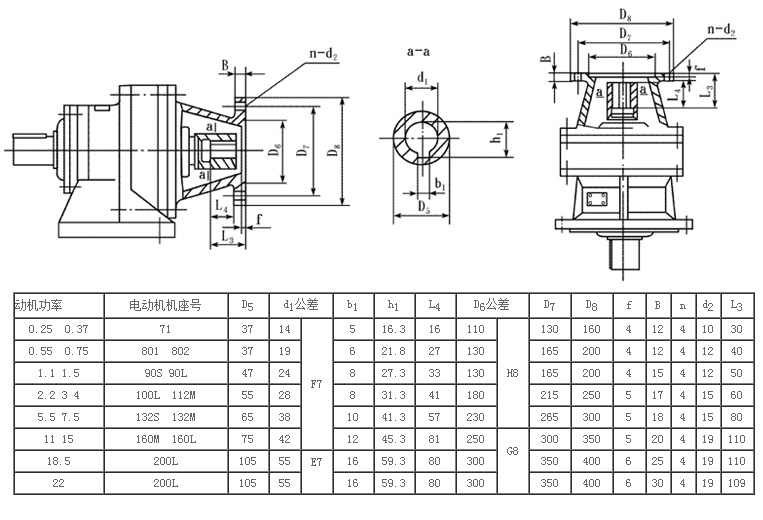

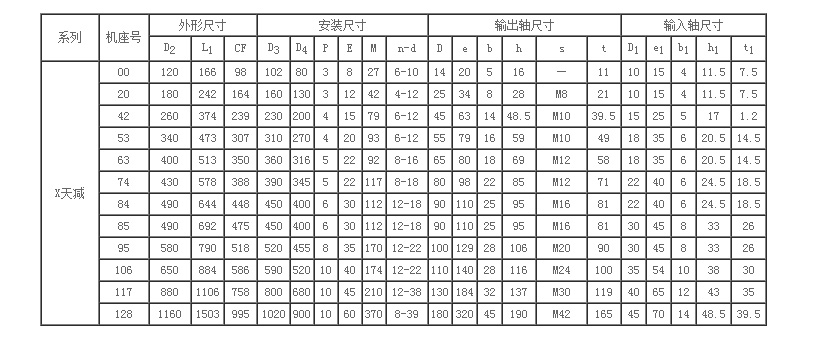

X系列行星摆线针轮减速机接盘安装外形及安装尺寸
