天减X8000系列行星摆线针轮减速机
产品详情

 行星摆线减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
一、 产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。

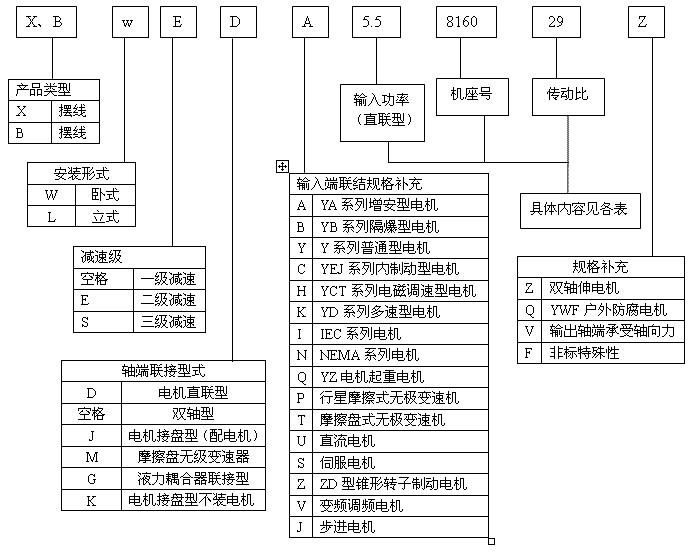

8000系列行星摆线针轮减速机标记方法及其使用条件

(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2)输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3)卧式双轴型减速器输出轴应处于水平位置工作,必须倾斜使用时请与制造厂联系。

4)立式减速器输出轴应垂直向下使用,8155以下机型号为油脂润滑,可以水平使用。

5)润滑方式下表。


6)润滑油使用环境温度为-10~50°C,若超出温度范围,请与制造厂联系。

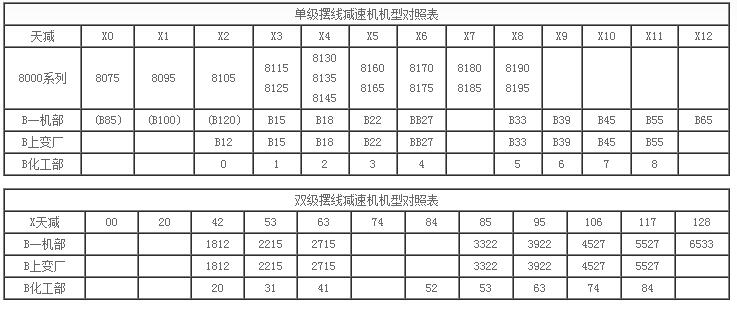

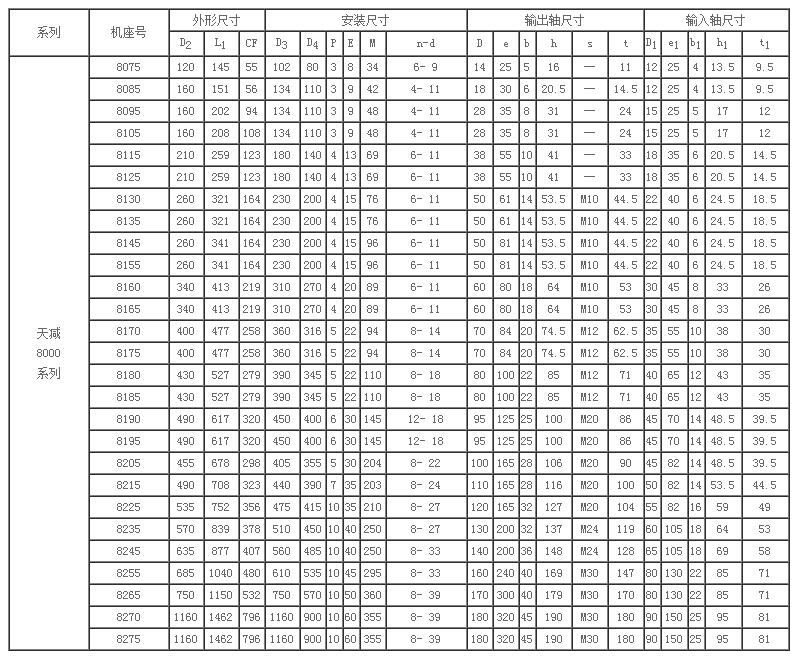

8000行星摆线针轮减速机型号对照表

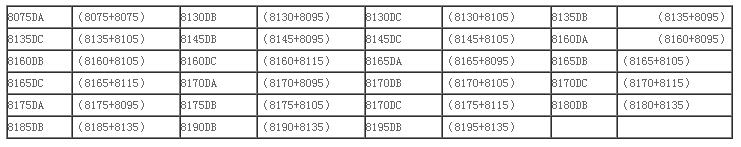

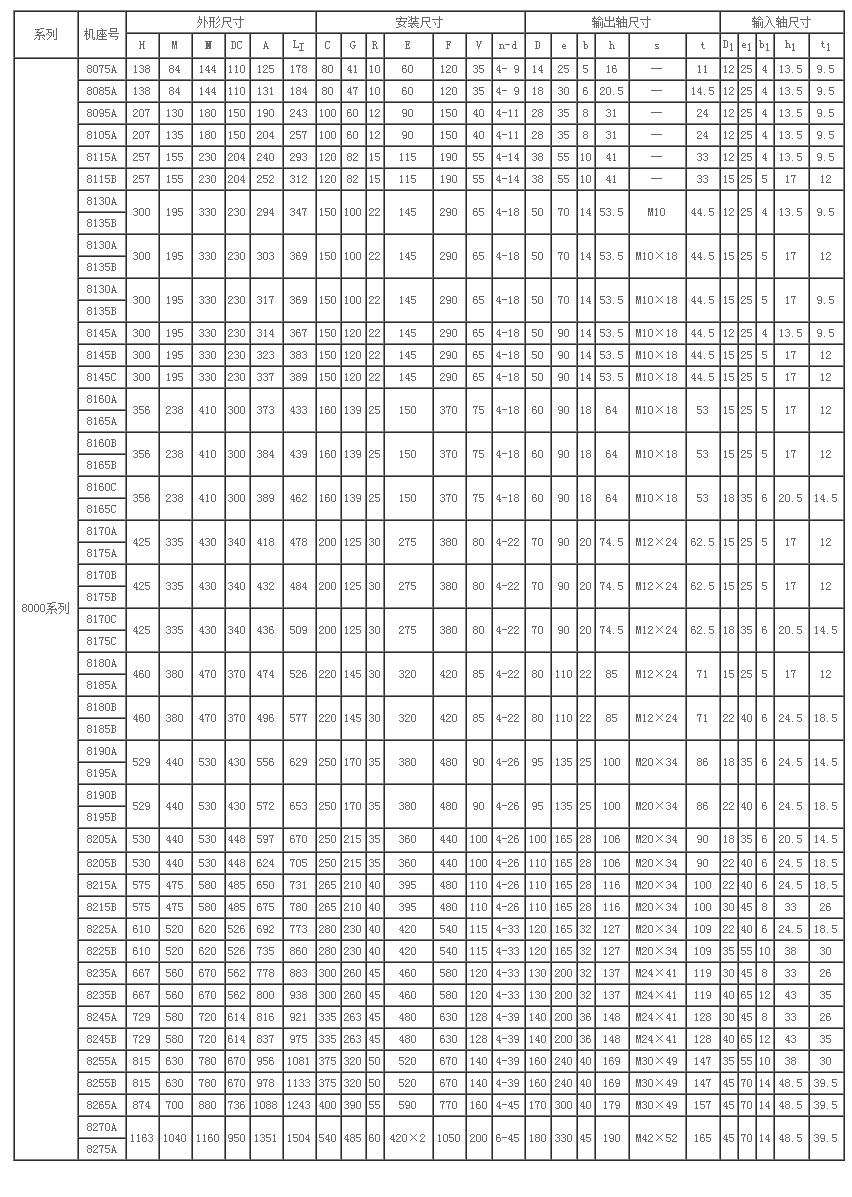

8000系列双级机型表

· 8000系列行星摆线针轮减速机输出轴径向作用位置系数

· 8000系列行星摆线针轮减速机输出轴许用径向力2

· 8000系列行星摆线针轮减速机输出轴许用径向力1

· 8000系列二级双轴型行星摆线针轮减速机承载能力(速比2065~7569)

· 8000系列二级双轴型行星摆线针轮减速机承载能力(速比731~1849)

· 8000系列二级双轴型行星摆线针轮减速机承载能力(速比99~231)

· 8000系列二级双轴型行星摆线针轮减速机承载能力(速比99~231)

· 8000系列二级直联型行星摆线针轮减速机承载能力(速比1247~7569)

· 8000系列二级直联型行星摆线针轮减速机承载能力(559~1247)

· 8000系列二级直联型行星摆线针轮减速机承载能力(速比231~559)

· 8000系列二级直联型行星摆线针轮减速机承载能力(速比99~231)

· 8000系列一级双轴型行星摆线针轮减速机承载能力(速比87)

· 8000系列一级直联型行星摆线针轮减速机承载能力(配1000r/min电机)(速比11~87)

· 8000系列一级直联型行星摆线针轮减速机承载能力(配1500r/min电机)(速比29~87)

· 8000系列一级直联型行星摆线针轮减速机承载能力(配套1500r/min电机)(速比6~52)
