ZJY型轴装式圆柱齿轮减速机
产品详情

ZJY型轴装式圆柱齿轮减速器(JB/T 7007一1993)亦是轴线曲折布置的平行轴、渐开线圆柱齿轮减速器。主要用于带式输送机和斗式提升机的驱动装置,也可用于其他类型机械设备的传动装置。工作条件:减速器高速轴转速不大于1500r/min;工作环境温度为-40~40℃。低于5℃时,启动前润滑油应预热到10℃以上。

ZJY型轴装式圆柱齿轮减速器(JB/T 7007一1993)亦是轴线曲折布置的平行轴、渐开线圆柱齿轮减速器。主要用于带式输送机和斗式提升机的驱动装置,也可用于其他类型机械设备的传动装置。

工作条件:减速器高速轴转速不大于1500r/min;工作环境温度为-40~40℃。低于5℃时,启动前润滑油应预热到10℃以上。

(一)型号与标记

1.型号

ZJY型一硬齿面轴装式圆柱齿轮减速器

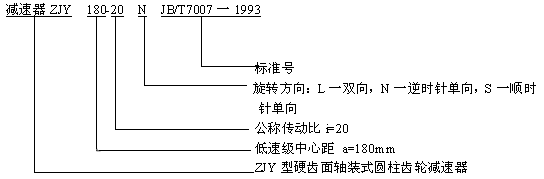

2.标记


ZJY型轴装式圆柱齿轮减速器实体模型JB/T 7007-1993

减速器的选用


1.选用系数

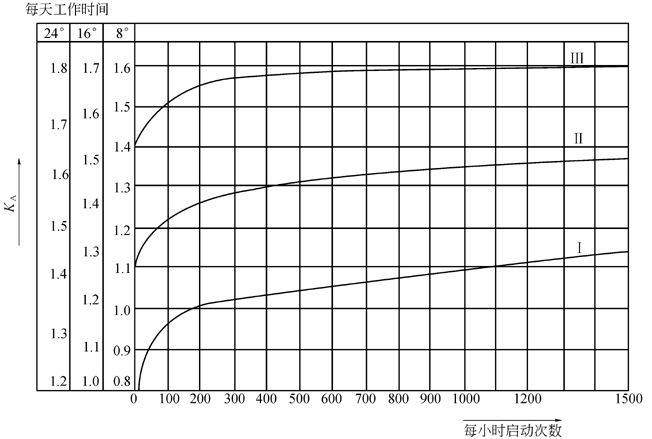

ZJY型减速器的选用系数KA见图。环境温度系数f1见表,负荷系数f2见表,公称功率利用系数f3见表。



在选减速器之前,必须根据每天工作时间,每小时启动次数及载荷性质来确定工况系数。

例:载荷性质Ⅰ,每小时启动200次,每天工作24h,根据上图,则选用系数KA=1.35。

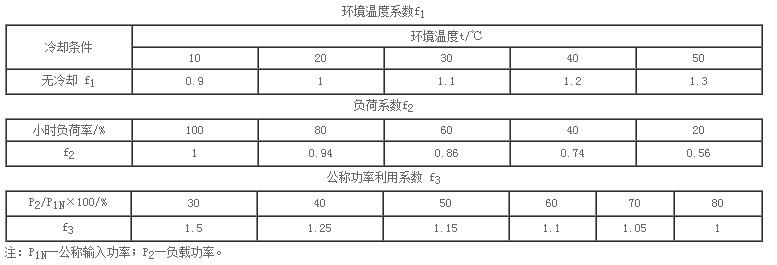

环境温度系数f1见下表。


2.选用方法与示例

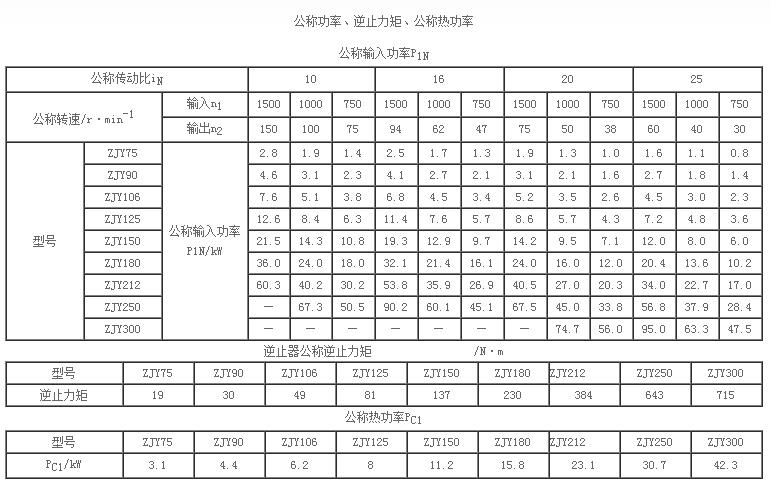

标准减速器的承载能力受机械强度和热平衡许用功率两方面的限制。因此,减速器的选用必须通过两个功率表。

首先按减速器机械强度许用公称输入功率P1N选用,如果减速器的实用输入转速与承载能力表中的三挡(1500、1000、750)转速之某一挡转速相对误差不超过4%,可按该挡转速下的公称功率选用相应规格的减速器;如果转速误差超过4%,则应按实用转速折算减速器的公称输入功率选用。然后校核减速器热平衡许用功率。

例:某皮带输送机减速器,电动机驱动,电动机转速n1=1460r/min,传动比i=20,传递功率P=15kW,每日工作24h,最高环境温度35℃,自然通风冷却,油池润滑,要求选用规格相当的标准减速器。

第一步:按减速器的机械强度功率表选取。一般情况下,要计入工况系数KA,特殊情况下考虑安全系数。

皮带输送机负荷为中等冲击,取KA=1.5计算功率:

P2m=P2KA=1.5×15=22.5kW

按i=20及h1=1500r/min,ZJY180,i=20,n1=1500r/min,P1N=24kW。

当h1=1460r/min时,折算公称输入功率:

P1N=1460/1500×24=23.4kW

P2m=22.5kW<P1=23.4kW,可以选用ZJY180-20型减速器。

第二步:校核热功率P2t=P2f1f2f3<PG1

f1=1.15;f2=1;f3=1.08(15/23.4=64%)

P2t=P2f1f2f3=15×1.15×1×1.08=18.63kW>PG1

不能选用ZJY 180-20型减速器,则需另选较大规格的减速器。按以上程序重新计算。
