KW型锥面包络圆柱蜗杆减速机
产品详情

KW型锥面包络圆柱蜗杆减速机(JB/T5559-1991)采用zk1蜗杆,即锥面包络圆柱蜗杆,承载能力较大、承载能力较大、使用寿命较长。主要适用于冶金、矿山、起重、运输、化工、建筑、轻工等行业。工作条件:蜗杆输入转速不超过1500r/min;工作环境温度-40~~40℃,当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;减速器可正、反双向运转。中心距:32、40、50、63、80、100、125、160、180、200、225、250。速比:7.5、10、12.5

锥面包络圆柱蜗杆减速器(JB/T5559—91)

这类减速器适用于冶金、矿山、起重、运输、化工、建筑及轻工等行业。其工作条件为:蜗杆转速不超过1500r/min;工作环境温度为—40~+40℃,当工作环境温度低于0℃时, 起动前润滑油必须加热到0℃以上或采用低凝固点的润滑油;可正、反双向运转。

(1)减速器的代号和标记方法

减速器的代号包括:型号、中心距、公称传动比、装配型式。

减速器的型号有三种:

KWU:蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;

KWS:蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器;

KWO:蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。

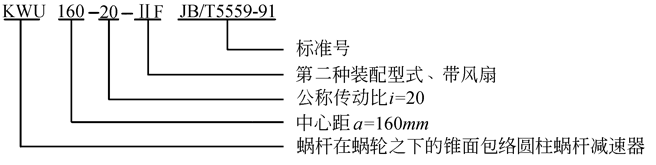

标记示例:

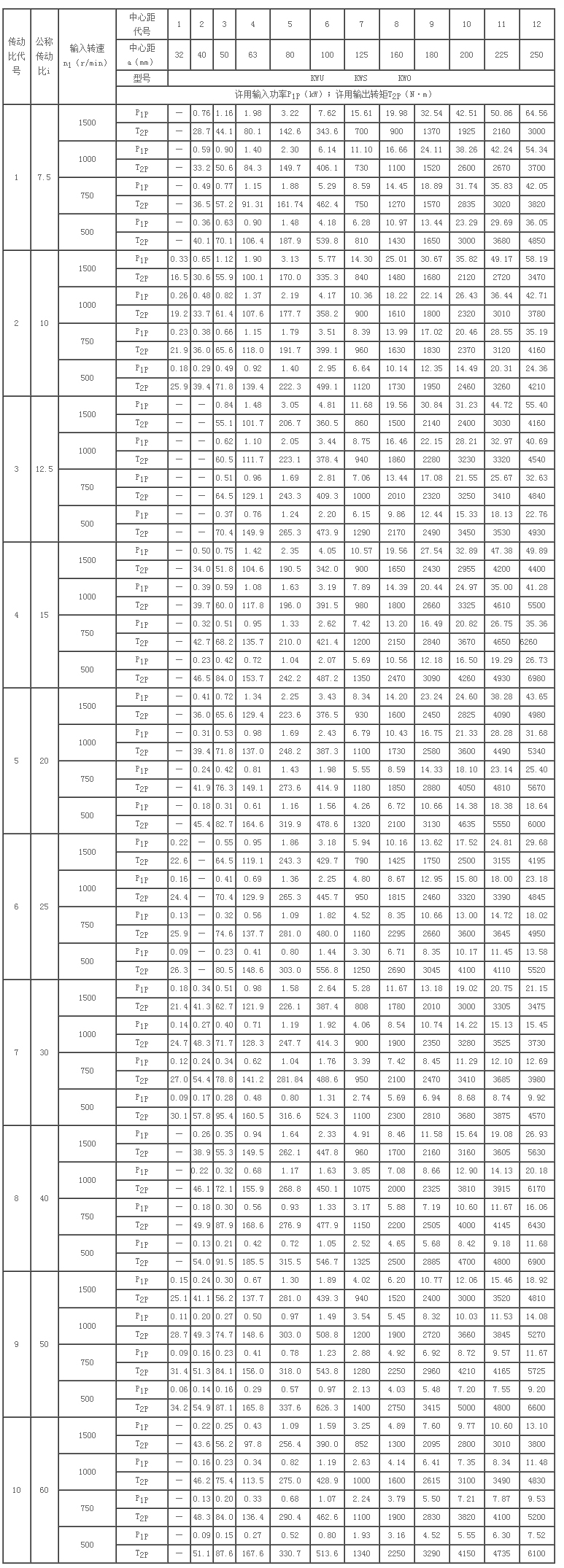

 减速器的许用输入功率和许用输出转矩

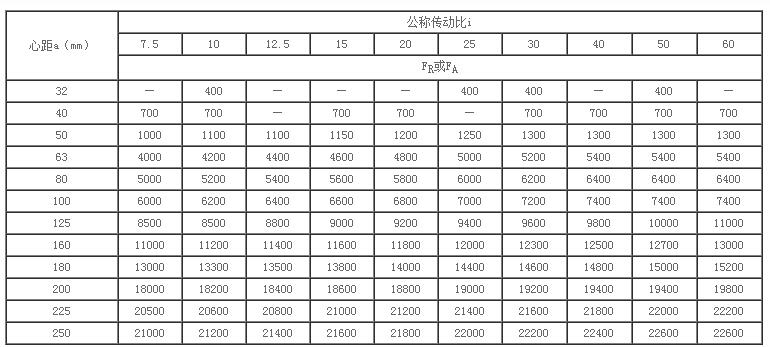

  减速器输出轴轴端的径向许用负荷FR或轴向许用负荷FA       (N)

·KWU32、KWU40、KWU50、KWU63、KWU80、KWU100、型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式Ⅰ—ⅡJB/T 5559-91
·KWU125、KWU160、KWU180、KWU200、KWU225、KWU250、型锥面包络圆柱蜗杆减速器的外形、安装尺寸和装配型式ⅠF—ⅢF JB/T 5559-91
·KWS32、KWS40、KWS50、KWS63、KWS80、KWS100、型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式Ⅲ—ⅥJB/T 5559-91
·KWS125、KWS160、KWS180、KWS200、KWS225、KWS250、型锥面包络圆柱蜗杆减速器的外形、安装尺寸和装配型式ⅣF—ⅦFJB/T 5559-91
·KWO32、KWO40、KWO50、KWO63、KWO80、KWO100、型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式Ⅶ—ⅧJB/T 5559-91
·KWO125、KWO160、KWO180、KWO200、KWO225、KWO250、型锥面包络圆柱蜗杆减速器的外形安装尺寸和装配型式ⅧF—ⅩFJB/T 5559-91
·KWU型锥面包络圆柱蜗杆减速器实体模型(Ⅰ—Ⅱ)JB/T 5559-91
·KWU型锥面包络圆柱蜗杆减速器实体模型(ⅠF—ⅢF)JB/ T5559-91
·KWS型锥面包络圆柱蜗杆减速器实体模型(Ⅲ—Ⅵ)JB/T 5559-91
·KWS型锥面包络圆柱蜗杆减速器实体模型(ⅣF—ⅦF)JB/T 5559-91
·KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅶ—Ⅷ)JB/T 5559-91
·KWO型锥面包络圆柱蜗杆减速器实体模型(ⅧF—ⅩF)JB/T 5559-91
